PALM 探针

EIT 的 PPALM 探针辐射计解决了难以通过辐射计通过过程的区域的紫外线测量和过程控制。UV油墨和涂料在标签和卷材市场的使用量不断增长，PALM  探针为这些应用和其他应用提供了安全可靠的测量。

PALM 一词是生产环境光测量的首字母缩写。PALM 探针紫外线辐射计具有极宽的动态范围，使其能够读取从非常低水平的紫外光（如荧光灯泡）到非常高的紫外光水平（在强大的紫外固化系统中发现）。

紫外线固化室内的物理条件非常恶劣。仪器必须能够承受较大的温度变化。大量的电能被用来激发紫外线灯泡。PALM 探针设计用于承受紫外线固化室的恶劣物理条件，同时保护操作员和仪器免受损坏或电击。紫外线固化系统中存在潜在的致命电压。

虽然光导的设计是为了降低电击风险，但用户应避免接触紫外线外壳中的高压区域。使用此设备，用户握住仪器的主体，仅将光导插入紫外线源下方。

所有波长的紫外线、可见光和红外光辐射都会撞击 PALM 探头光导尖端的输入孔径。光线沿着光导引导到探头主体的底部，在那里紫外线滤光片将感兴趣的紫外线传递到光电探测器。光电探测器将光能转换为与其强度成比例的电流。信号经过调理、数字化、处理并显示在 PALM 探头的 LCD 上。

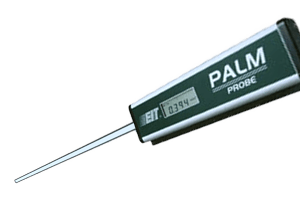

光导由钢合金制成，并涂有非导电陶瓷涂层，以隔离和保护用户在进行测量时免受意外冲击。导向装置通过非导电Delrin块进一步与身体隔离。机身包含该单元的光学、电子、电池和显示功能。它可以用过手或下手握住。凸起的薄膜开关易于用任何一只手操作。

PALM 探头具有非常宽的动态范围，可自动为用户进行自我调整。例如，它可以测量大约 100 mW/cm 的光²（微瓦/厘米²） 高达 10 瓦/厘米².LCD中的小数点“浮动”在三个位置上，以覆盖设备上的宽动态范围。

PALM 探头显示允许用户在数据收集期间以及读取或运行后在瓦特-焦耳-秒之间切换。SELECT 按钮允许用户在值之间切换。

使用PALM探头收集辐照度数据时，随着探头在紫外光源下的位置变化，显示屏会发生变化。当孔径开口移动到紫外光源的聚焦峰值辐照度区域时，读数增加。当探头沿紫外灯泡的长度移动时，也可以看到辐照度的变化。LCD显示屏随着探头读取读数而自动缩放和调整。按下运行/停止按钮停止数据收集，并显示数据收集期间测量的最高辐照度值。大多数用户会发现辐照度值（W/cm²） 显示的是探头在特定应用的过程控制中收集的最重要的值。

紫外线能量密度或剂量将时间纳入辐照度测量。探头以焦耳（J/cm）为单位显示能量密度或剂量值²） 在液晶屏上。剂量是辐照度曲线下面积的积分。剂量读数随着读数的继续而增加。剂量增加的速度取决于辐照度值。切换到探头中的内置计时器有助于监测剂量读数的时间成分，以获得更一致的结果。将探头放置在同一位置很重要，以便获得一致且可重复的辐照度值以计算剂量读数。

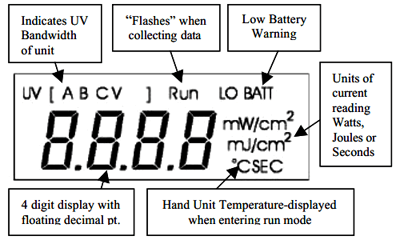

下图显示了 PALM 探针上所有可用的 LCD 显示器。在操作中，显示屏易于阅读和理解，因为用户只能看到显示屏上与当前读数相关的段。

PALM探头必须放置在规则且可重复的位置，以获得一致的结果。EIT开发了两个配件来帮助解决这个问题。

第一个附件随每个单元一起提供，并安装在光导上，以便在每次使用探头进行读数时将其定位到相同的“停止”深度。

第二个附件是定位器套件。它安装在系统上，每次都可以将光导插入同一位置。该套件可以沿任一方向安装（如下所示），并且无需铰链门即可使用。

来自PALM探头的读数可以与从EIT在线监测仪器获得的读数相协调。当条件理想（清洁反射器、新的紫外线灯）时，EIT显示器可以设置为读取100%的紫外线强度。紫外线强度的基线读数可以用探头获得。随着反射器和紫外线灯泡的变化，紫外线通常会随着时间的推移而减少。EIT在线监测器上显示的读数可以与探头上的读数进行比较。在线监测器提供连续监测，包括报警功能和反馈信息。该探头还允许用户比较系统之间的读数。

• 测量紫外线系统性能，特别是在测量空间有限或难以接近的应用中
• 建立、记录和维护紫外线工艺窗口
• 满足 ISO、质量和客户对 SPC / SQC 的要求
• 验证在线传感器的读数;将在线显示的相对百分比类型读数协调为绝对单位
• 从生产固化（高辐照度）到杂散危险（低辐照度）应用的多种用途
